全國服務熱線
0317-8332926
造成鋼錠蜂窩氣泡暴露的原因有：
l ）出鋼溫度偏高，鋼水又未經調溫處理即進行澆注，使澆注溫度偏高，過熱度大，鋼水在鋼錠模內碳氧反應推遲，結果堅殼帶厚度較薄，如軋制時又加熱不良或過燒會可能產生氣泡暴露。
2 ）上注沸騰鋼鋼錠，注速偏快又未加助沸劑，堅殼帶較薄，特別是燒鋼不好時，軋制過程中會可能導致蜂窩氣泡暴露。

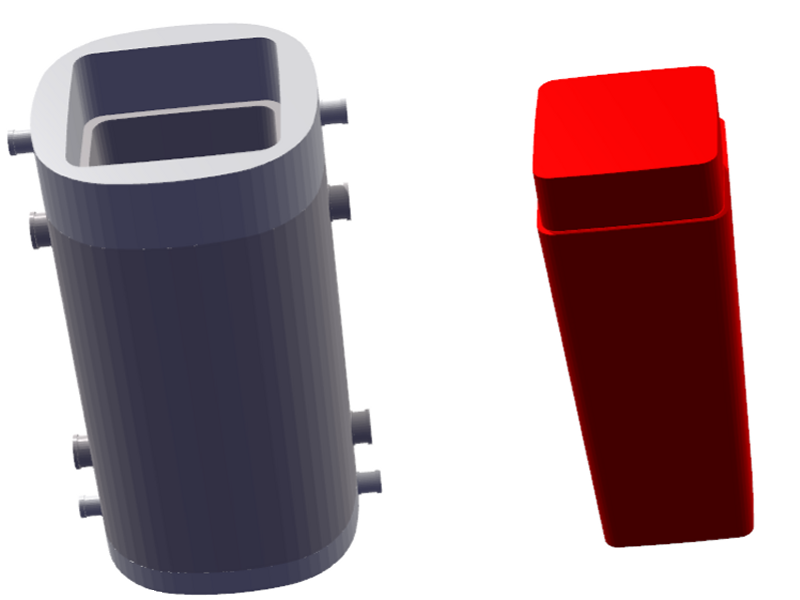

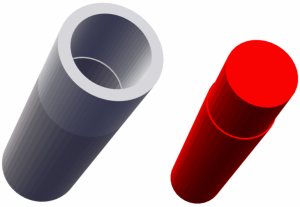

3 ）鋼水在鋼錠模內沸騰不良或沸騰過激，使 鋼錠模 內鋼水循環不好，生成的堅殼帶往往不致密，存在許多小氣泡或氣溝有些工廠還在堅殼帶內發現夾雜物，堅殼帶氣泡或夾雜物存在的部位，應力比較集中，該部位可能被拉開造成蜂窩氣泡暴露。
4 ）鋼錠在均熱爐中加熱不良，如發生過燒，則往往將堅殼帶燒掉一厚層，使蜂窩氣泡暴露。如發生生燒則鋼錠軋制時，因塑性較差，堅殼帶也容易被拉開裂造成氣泡暴露。從蜂窩氣泡暴露發生的部位來看，多在鋼坯的側邊和寬面的邊緣。而且． 95 ％發生在大扁錠和方錠軋成的板坯上，為剖析氣泡廢品產生的原因，有必要分析扁錠軋制時的受力狀況。
冀公網安備13098102000568號
